UL型輪胎式聯軸器圖紙

UL型輪胎式聯軸器圖紙基本參數和主要尺寸(GB/T5844-86)UL型輪胎式聯軸器基本參數和主要尺寸（GB/T5844-86）/mm型號公稱轉矩Tn/N·m瞬···

產品詳情：

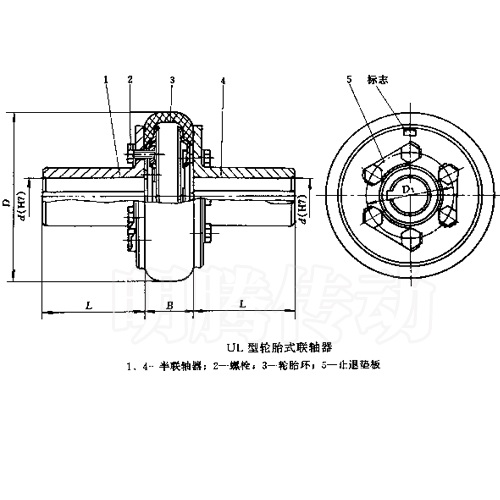

UL型輪胎式聯軸器圖紙基本參數和主要尺寸(GB/T5844-86)

UL型輪胎式聯軸器基本參數和主要尺寸（GB/T5844-86）/mm

型號	公稱轉矩 T_n/ N·m	瞬時最大轉矩T_max /N·m	許用轉速 [n]/r·min^-1		軸孔直徑 d(H7)		軸孔長度L		D	B	D₁	轉動慣量 I/ kg·m²	質量 m/ kg
			鋼	鐵	鋼	鐵	J、J₁型	Y型
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12、14	12、14	27	32
					16、18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16、18、19	16、18、19	30	42
					20、22	20	38	52
UL3	63	180	4300		18、19	18、19	30	42	120	32	62	0.0022	1.8
					20、22、24	20、22	38	52
					25		44
UL4	100	315	4500	3000	20、22、24	20、22、24	38	52	140	38	69	0.0044	3
					25、28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25、28	25、28	44	62
					30、32、35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30、32、35、38	30、32、35	60	82
					40		84	112
UL7	315	900	3200		32、35、38	32、35、38	60	82	200	56	104	0.029	10.9
					40、42、45、48	40、42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40、42、45、48、50	40、42、45	84	112
UL9	630	1800	2800		42、45、48、50、55、56	42、45、48、50、55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45、48、50、55、56	45、48、50、55、56	84	112	280	80	148	0.1596	30.6
					60、63	60、63	107	142
UL11	1000	2500	2100		50、55、56*	50、55、56*	84	112	320	90	165	0.2792	39
					60、63、65、70、71、75	60、63、65	107	142
UL12	1600	4000	2000		55、56	55、56	84	112	360	100	188	0.5356	59
					60、63、65、70、71、75	60、63、65、70、71、75	107	142
					80、85	80	132	172
UL13	2500	6300	1800		63、65、70、71、75*	63、65、70、71、75*	107	142	400	110	210	0.896	81
					80、85、90、95	80、85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80、85、90、95	80、85、90、95	132	172
					100、110	100、110	167	212
UL15	6300	14000	1200	1120	85、90、95*	90、95	132	172	560	150	300	4.6456	222
					100、110、120、125	100、110、120、125	167	212
UL16	10000	20000	1000	1000	100、110、120、125	100、110、120、125			630	180	335	8.0924	302
					130、140	130、140	202	252
UL17	16000	31500	900	850	120、125		167	212	750	210	405	20.0176	561
					130、140、150*	130、140、150*	202	252
					160*	160*	242	302
UL18	25000	59000	800	750	140、150		202	252	900	250	490	43.053	818
					160、170、180*	160、170、180*	242	302

注：1.軸孔長度欄中的Y型為長圓柱形軸孔、J型為有沉孔的短圓柱形軸孔、J₁型為無沉孔的短圓柱形軸孔。

2.軸孔直徑有*號者為結構允許制成J型軸孔（按GB3852）。

3.聯軸器轉動慣量質量是各型號中最大值的計算近似值。
