GIICL型鼓形齒式聯軸器圖紙

GⅡCL型鼓形齒式聯軸機外形及安裝尺寸（JB/T8854.2-99）GⅡCL型鼓形齒式聯軸器基本參數和主要尺寸（JB/T8854.2-99）/mm型號公稱轉矩T···

產品詳情：

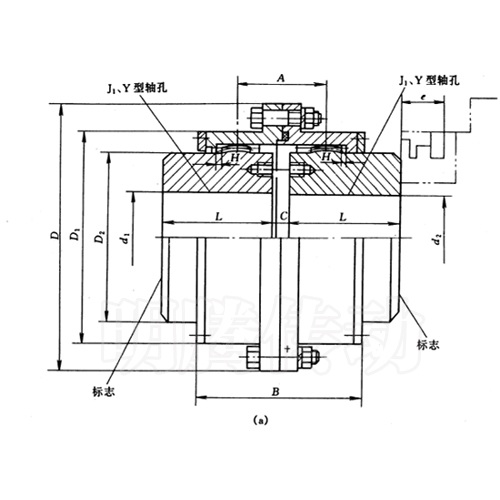

GⅡCL型鼓形齒式聯軸機外形及安裝尺寸（JB/T8854.2-99）
GIICL型鼓形齒式聯軸器圖紙

GⅡCL型鼓形齒式聯軸器基本參數和主要尺寸（JB/T8854.2-99）/mm

型號	公稱轉矩T_n /N·m	許用轉速[n] /r·min^-1	軸孔直徑 d₁、d₂	軸孔長度L		D	D₁	D₂	C	H	A	B	e	潤滑脂用量/mL	質量m/kg	轉動慣量I/ kg·m²
				Y	J₁
GⅡCL1	400	4000	16、18、19	42	-	103	71	50	8	2	36	76	38	51	5.1	0.014
			20、22、24	52	38										3	0.014
			25、28	62	44										3.1	0.014
			30、32、35	82	60										3.6	0.015
GⅡCL2	710	4000	20、22、24	52	38	115	83	60	8	2	42	88	42	70	4.9	0.023
			25、28	62	44										4.5	0.022
			30、32、35、38	82	60										5.1	0.024
			40、42、45	112	84										6.2	0.027
GⅡCL3	1120	4000	22、24	52	38	127	95	75	8	2	44	90	42	68	7.5	0.042
			25、28	62	44										7	0.040
			30、32、35、38	82	60										6.9	0.040
			40、42、45、48、50、55	112	84										8.6	0.045
GⅡCL4	1800	4000	38	82	60	149	116	90	8	2	49	98	42	87	10.1	0.08
			40、42、45、48、50、55、56	112	84										12.2	0.089
			60、63、65	142	107										14.5	0.098
GⅡCL5	3150	4000	40、42、45、48、50、55、56	112	84	167	134	105	10	25	55	108	42	125	16.4	0.151
			60、63、65、70、71、75	142	107										19.6	0.173
GⅡCL6	5000	4000	45、48、50、55、56	112	84	187	153	125	10	2.5	56	110	42	148	22.1	0.265
			60、63、65、70、71、75	142	107										26.5	0.30
			80、85、90	172	132										31.2	0.337
GⅡCL7	7100	3750	50、55、56	112	84	204	170	140	10	3.5	60	118	42	175	27.6	0.405
			60、63、65、70、71、75	142	107										33.1	0.46
			80、85、90、95	172	132										39.2	0.52
			100、(105)	212	167										47.5	0.602
GⅡCL8	10000	3300	55、56	112	84	230	186	155	12	3	67	142	47	268	35.5	0.668
			60、63、65、70、71、75	142	107										42.3	0.75
			80、85、90、95	172	132										49.7	0.839
			100、110、(115)	212	167										60.2	0.964
GⅡCL9	16000	3000	60、63、65、70、71、75	142	107	256	212	180	12	3	69	146	47	310	55.6	1.264
			80、85、90、95	172	132										65.6	1.425
			100、110、120、125	212	167										79.6	1.652
			130、(135)	252	202										95.8	1.878
GⅡCL10	22400	2650	65、70、71、75	142	107	287	239	200	14	3.5	78	164	47	472	72	2.05
			80、85、90、95	172	132										84.4	2.3
			100、110、120、125	212	167										101	2.64
			130、140、150	252	202										119	2.98
GⅡCL11	35500	2350	70、71、75	142	107	325	276	235	14	3.5	81	170	47	550	97	5.81
			80、85、90、95	172	132										114	4.94
			100、110、120、125	212	167										138	4.94
			130、140、150	252	202										161	5.6
			160、170(175)	302	242										189	6.35
GⅡCL12	50000	2100	75	142	107	362	313	270	16	4	89	190	49	695	128	6.49
			80、85、90、95	172	132										150	7.31
			100、110、120、125	212	167										205	8.45
			130、140、150	252	202										213	9.6
			160、170、180	302	242										248	10.91
			190、200	352	282										285	12.22
GⅡCL13	71000	1850	150	252	202	412	350	300	18	4.5	98	208	49	1019	269	15.7
			160、170、180、(185)	302	242										315	17.7
			190、200、220(225 )	352	282										360	19.67
GⅡCL14	112000	1650	170、180、(185)	302	242	462	420	335	22	5.5	172	296	63	3900	421	32.1
			190、200、220	352	282										476	35.2
			240、250	410	330										544	38.9
GⅡCL15	180000	1500	190、200、220	352	282	512	470	380	22	5.5	182	316	63	3700	608	57.2
			240、250、260	410	330										696	63.4
			280、(285)	470	380										786	69.8
GⅡCL16	25000	1300	220	352	282	580	522	430	28	7	209	354	67	4500	799	95.7
			240、250、260	410	330										913	105.8
			280、300、320	470	380										1027	116.4
GⅡCL17	355000	1200	250、260	410	330	644	582	490	28	7	198	364	67	4900	1176	172.3
			280、(290)、300、320	470	380										1322	190.1
			340、360、(365)	550	450										1532	214.9
GⅡCL18	500000	1050	280、(290)、300、320	470	380	726	658	540	28	8	222	430	75	7000	1698	314.1
			340、360、380	550	450										1948	351
			400	650	540										2278	398
GⅡCL19	710000	950	300、320	470	380	818	748	630	32	8	232	440	75	8900	2249	547
			340、(350)、360、380、(390)	550	450										2591	615
			400、420、440、450、460	650	540										3026	702
GⅡCL20	100000	800	360、380、(390)	550	450	928	838	720	32	10.5	247	470	75	11000	3384	1047
			400、420、440、450、460	650	540										3984	1196
			480、500
			530、(540)	800	680										4430	1443
GⅡCL21	1400000	750	400、420、440、450、460	650	540	1022	928	810	40	11.5	255	490	75	13000	4977	1875
			480、500
			530、560、600	800	680										6152	2246
GⅡCL22	1800000	650	450、460、480、500	650	540	1134	1036	915	40	13	262	510	75	16000	6318	3015
			530、560、600、630	800	680										7738	3619
			670、(680)	900	780
GⅡCL23	2500000	600	530、560、600、630	800	680	1282	1178	1035	50	14.5	299	580	80	28000	10013	6068
			670、(700)、710、750、(770)	900	780										11553	6900
GⅡCL24	3550000	550	560、600、630	800	680	1428	1322	1175	50	16.5	317	610	80	33000	12915	9944
			670、(700)、710、750	900	780										15015	11353
			800、850	1000	880										16615	12527
GⅡCL25	500000	460	670、(700)、710、750	900	780	1644	1538	1390	50	19	325	620	80	43000	19837	20697
			800、850	1000	880										22381	23346
			900、950	-	980										24765	25652
			1000、(1040)	-	1100										27797	28793

注：1.轉動慣量與質量按J₁型計算。

2.軸孔長度推薦J₁型。

3.帶括號的軸孔直徑新設計時不應選用。
