ZLL型帶制動輪彈性柱銷齒式聯軸器圖紙

泊頭市華碩傳動機械有限公司是一家從事聯軸器研發制造的廠家,主要產品為彈性柱銷聯軸器,鼓型齒式聯軸器,彈性膜片聯軸器,梅花形聯軸器,蛇形彈簧聯軸器,夾殼聯軸器等.

我要詢價

產品詳情：

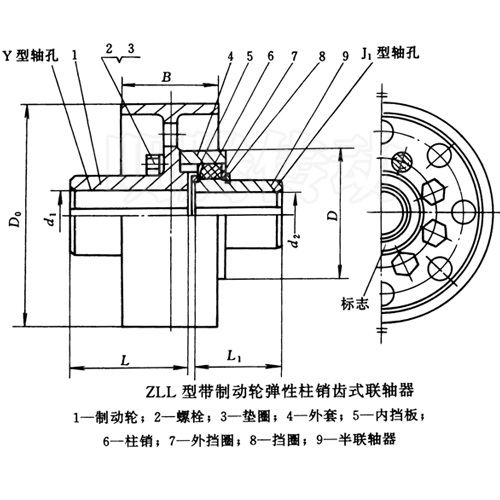

ZLL型帶制動輪彈性柱銷齒式聯軸器圖紙

ZLL型帶制動輪彈性柱銷齒式聯軸器基本參數和主要尺寸（GB/T5015-85）/mm

型號	公稱轉矩T_n/ N·m	許用轉速[n]/ r·min^-1	軸孔直徑		軸孔長度		D₀	D	B	轉動慣量I/ kg·m²	質量 m/kg
			d₁	d₂	Y型	J₁型
					L	L₁
ZLL1	250	4000	16、18、19	16、18、19	42		160	98	68	0.022	7
			20、22、24	20、22、24	52	38
			25、28	25、28	62	44
			30、32、35、38	30、32	82	60
ZLL2	630	3800	25、28	25、28	62		200	124	85	0.063	12.6
			30、32、35、38	30、32、35、38	82	60
			40、42、45、48	40、42	112	84
ZLL3	1600	3000	40、42、45、48、 50、55、56	40、42、45、48、 50、55、56	112	84	250	166	105	0.24	30.4
			60、63、65、70	60	142	107
ZLL4	4000	2400	50、55、56	50、55、56	112	84	315	214	132	0.65	52.4
			60、63、65、70、 71、75	60、63、65、70、 71、75	142	107
			80、85、90	80	172	132
ZLL5	6300	1900	60、63、65、70、 71、75	60、63、65、70、 71、75	142	107	400	240	168	1.63	81.3
			80、85、90、95	80、85、90、95	172	132
ZLL6	10000	1500	70、71、75	70、71、75	142	107	500	280	210	4.4	139.8
			80、85、90、95	80、85、90、95	172	132
			100、110、120	100、110、120	212	167
ZLL7	16000	1200	80、85、90、95	80、85、90、95	172	132	630	330	265	12.8	257
			100、110、120、125	100、110、120、125	212	167
			130	130	252	202
ZLL8	25000	1050	90、95	90、95	172	132	710	370	298	20.9	331
			100、110、120、125	100、110、120、125	212	167
			130、140、150	130、140、150	252	202
			160、170、180		302	242
ZLL9	31500	950	100、110、120、125	100、110、120、125	212	167	800	384	335	33.5	424
			130、140、150	130、140、150	252	202
			160、170	160、170	302	242

注：1.聯軸器轉動慣量和質量是近似值。

2.短時連載不得超過公稱轉矩T_n值的2倍。

?
