HL型彈性柱銷聯軸器圖紙

HL型彈性柱銷聯軸器GB/T5014-85具體型號HL1、HL2、HL3、HL4、HL5、 HL6、HL7、HL8、HL9、HL10、HL11、 HL12、HL···

產品詳情：

HL型彈性柱銷聯軸器GB/T5014-85具體型號

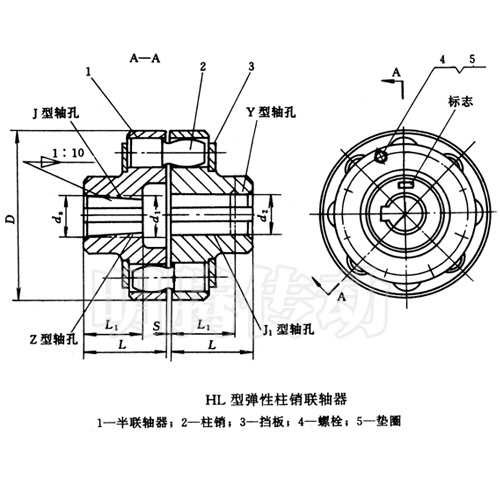

HL1、HL2、HL3、HL4、HL5、 HL6、HL7、HL8、HL9、HL10、HL11、 HL12、HL13、HL14 HL型彈性柱銷聯軸器圖紙

HL型彈性柱銷聯軸器基本參數和主要尺寸（GB/T5014-85）/mm

型號	公稱轉矩T_n/ N·m	許用轉速[n]/ r·min^-1		軸孔直徑 d₁、d₂、d₃		軸孔長度			D	S	轉動慣量I/ kg·m²	質量 m/kg
						Y型	J、J₁、Z型
		鋼	鐵	鋼	鐵	L	L₁	L
HL1	160	7100		12、14	12、14	32	27	32	90	2.5	0.0064	2
				16、18、19	16、18、19	42	30	42
				20、22、24	20、22	52	38	52
HL2	315	5600		20、22、24	20、22、24				120		0.253	5
				25、28	25、28	62	44	62
				30、32、35	30、32	82	60	82
HL3	630	5000		30、32、35、38	30、32、35、38				160		0.6	8
				40、42、45、48	40、42	112	84	112
HL4	1250	4000	2800	40、42、45、48、 50、55、56	40、42、45、48、 50、55、56				195	3	3.4	22
				60、63	—	142	107	142
HL5	2000	3550	2500	50、55、56、60、 63、65、70、71、 75	50、55、56、60、 63、65、70				220		5.4	30
HL6	3150	2800	2100	60、63、65、70、 71、75、80	60、63、65、70、 71、75、80				280	4	15.6	53
				85	—	172	107	172
HL7	6300	2240	1700	70、71、75	70、71、75	142	107	142	320		41.1	98
				80、85、90、95	80、85、90、95	172	132	172
				100、110	100	212	167	212
HL8	10000	2120	1600	80、85、90、95、 100、110、120、 125	80、85、90、95、 100、110				360	5	56.5	119
HL9	16000	1800	1250	100、110、120、125	100、110、120、125				410		133.3	197
				130、140	130	252	202	252
HL10	25000	1500	1120	110、120、125	110、120、125	212	167	212	480	6	273.2	322
				130、140、150	130、140、150	252	202	252
				160、170、180	160	302	242	302
HL11	31500	1320	1000	130、140、150	130、140、150	252	202	252	540	6	555.7	520
				160、170、180	160、170、180	302	242	302
				190、200、220	190	352	282	352
HL12	63000	1250	950	160、170、180	160、170、180	302	242	302	630	7	902	714
				190、200、220	190、200、220	352	282	352
				240、250、260	—	410	330	—
HL13	100000	1120	850	190、200、220	190、200、220	352	282	352	710	8	1700	1057
				240、250、260	240、250、260	410	330	—
				280、300	—	470	380	—
HL14	160000	850	630	240、250、260	240、250、260	410	330	—	800	8	4318	1956
				280、300、320	280	470	380	—
				340	—	550	450	—

注：1.聯軸器轉動慣量、質量是近似值。

2.表中“鋼”是指鋼制半聯軸器，“鐵”是指鑄鐵制半聯軸器。

3.軸孔型式及長度L、L---₁可根據需要選取。
