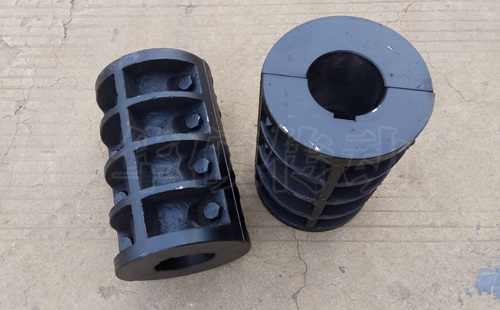

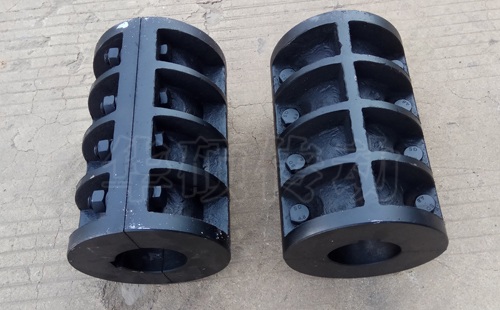

JQW型夾殼聯軸器（無卡箍型）
該夾殼聯軸器有ZG鑄鋼件，鑄鐵件，304不銹鋼，316不銹鋼材質。因?yàn)榄h(huán)保、采購量少等鑄造工期長，很多客戶都接受用圓鋼加工制造。通過數控車，數控銑等加工成型。
該夾殼聯軸器是利用兩個沿軸向剖分的夾殼,用螺栓夾緊以實現兩軸聯接,靠兩半聯軸器表面間的摩擦力傳遞轉矩,利用平鍵作輔助聯接。
夾殼聯軸器常用于化工較多，材質304,316居多。攪拌傳動裝置配套使用，聯接上下兩軸，傳遞轉矩。
需要提醒的是該夾殼聯軸器結構簡單，使用方便，可傳遞大的扭矩，但不能緩沖減震。
JQ型夾殼聯軸器基本參數《HG5-213-65》
型號規格：JQ25-JQ200
孔徑d：25-200mm
最大扭矩：90-31000N.m
聯軸器外徑D：102-420mm
聯軸器長度L：130-640mm
卡箍寬度L2：55-280mm
深度：12-38mm
螺栓孔徑：12-33mm
重量范圍：4.47-516Kg
孔距：58-340mm
