HTLB型彈性塊聯軸器標準參數尺寸

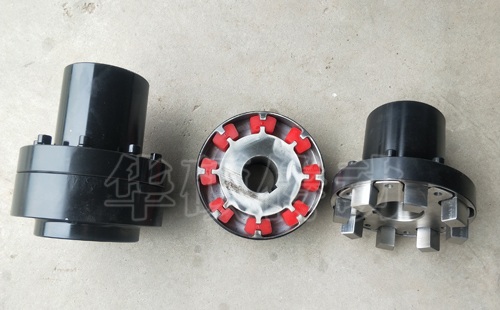

HTLB型彈性塊聯軸器基本型為HTLA型演變而來，為了更好的更換彈性元件H型塊，無需移動兩軸即可更換，與HL型，ZL型彈性柱銷聯軸器一樣簡便快捷。

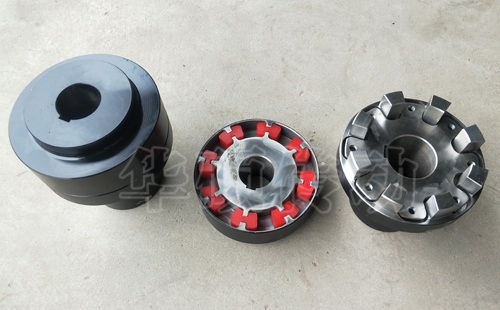

該H形彈性塊聯軸器是利用若干個H形狀的彈性元件，將主、從動端半聯軸器的凸塊對應插入H形槽之間，以實現兩半聯軸器的聯接。

H型彈性塊聯軸器結構簡單，尺寸緊湊，制造方便，成本較低，裝卸方便，與其它彈性聯軸器一樣具有一定補償兩軸相對偏移和減振、緩沖性能，適用于聯接兩同軸線的傳動軸，具有失效保護功能，最大保證了運行的可靠性，插入式裝配，因只有三個部件，確保安裝簡便，具有徑向、角度、軸向和扭轉彈性，通過彈性塊傳遞轉矩 ，可靠的聯接使其能夠正反兩方向運轉，并可用于頻繁正反轉場合。

HTLB型彈性塊聯軸器標準參數尺寸如下：

型號大小：HTLB1-HTLB19

公稱轉矩Tn：160-63000N.m

許用轉速n：5000-1000r/min

軸孔直徑：30-250mm

軸孔長度：60-410mm

大外圓：110-710mm

脖粗：90-416mm

間隙S：2-6mm

滑動量：33-155mm

轉動慣量：0.007-43.2kg.㎡

重量：6-917kg

HTLB型彈性塊聯軸器具有失效保護功能，最大保證了運行的可靠性，插入式裝配，因只有三個部件，確保安裝簡便，具有徑向、角度、軸向和扭轉彈性，通過彈性塊傳遞轉矩 ，可靠的聯接使其能夠正反兩方向運轉，并可用于頻繁正反轉場合。

我廠承接HTLA型基本型，HTLB可拆卸式，HTLE帶中間套型彈性塊聯軸器，這三種也是市場常見聯軸器型號規格，其它HTLC型，HTLD型帶制動輪不常用。
