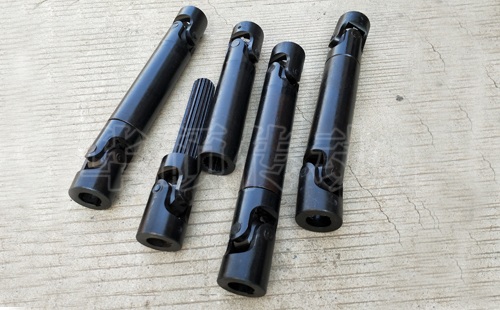

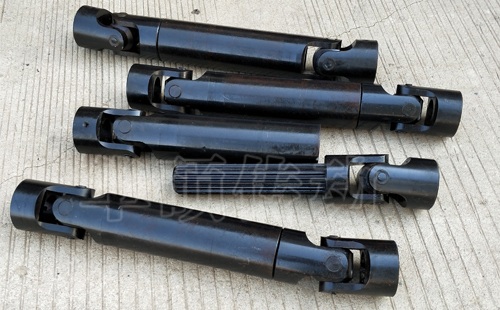

WSP型可伸縮小型十字軸萬向聯軸器可連接更大的軸間距,每節最大轉動角度為45°
WSP型可伸縮小型十字軸式萬向聯軸器結構特點:
1。每節最大轉動角度為45度。
2。連接更大的軸間距
3。成品孔公差H7,另可根據要求開鍵槽,六角孔和四方孔
4。安裝長度L和X(行程)的計算:行程X小于或等于(Lmax-2.L2-B)/2Lmin大于或等于(Lmax+2.L2+B)/2
最小尺寸Lmin=L2+B+X+L2
5。成品孔H7公差,另可根據要求開鍵槽孔、六方孔、四方孔。
6。中心滑塊淬火45-50度,銷軸滲碳淬火40-45度。
7。材料采用優質合金鋼35CrMo。
8。軸承有兩種型式:
滑動軸承式(最高轉速為1000rpm)
滾針軸承式(最高轉速為4000rpm,傳遞精度高,軸承游隙小)
其主要性能參數:
軸孔范圍:10-50mm
聯軸器外徑D:22-95mm
軸孔長度C:12-50mm
