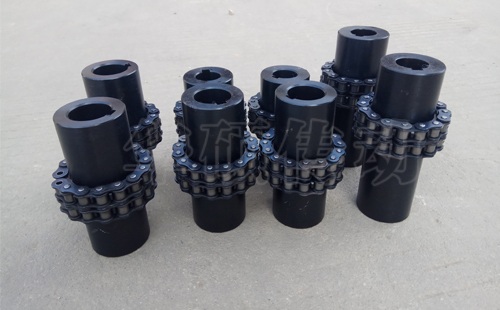

聯軸器有好多種,膜片式、夾緊式、 錐套漲緊式等,每種的固定方式都不一樣,看你的選擇了!
定位的話要看的技數要求了,包括軸向距離、上下的高度和角度偏差、左右距離和角度偏差。
聯軸器固定方法具體有:軸肩、軸環、軸伸、套筒。圓螺母、軸端擋圈。軸肩、軸環、軸伸的特點:結構簡單,定位可靠,可承受較大軸向力。常用于齒輪、鏈輪、帶輪、聯軸器和軸承等定位。
套筒的特點:結構簡單,定位可靠,軸上不需要開槽,鉆孔和切制螺紋,因而不影響軸的疲勞強度,一般用于零件間隙較小場合,以免增加結構重量,軸的轉速很高是不宜使用。
圓螺母的特點:固定可靠,裝拆方便,可承受較大的軸向力,由于軸上切制螺紋,使軸的疲勞強度降低,常用雙圓螺母與止動墊圈固定軸端零件,當零件間距較大時,亦可用圓螺母代替套筒以減小結構重量。
聯軸器的幾種固定方式
1.定位螺絲固定:兩個定位螺絲間隙90o對所固定的軸進行鎖緊,傳統的固定方式,由于螺絲的前端與軸心接觸,可能會造成軸心的損傷或拆卸困難。
2.夾緊螺絲固定:利用內六角螺栓擰緊的力量,使狹縫收縮,而將軸心緊緊夾持住。這種方式固定及拆卸方便,而且不會造成軸心的損壞,是一種很常用的固定方式。
3.鍵槽型固定:適合高扭矩的傳動,為防止軸向滑動,通常與定位螺絲固定和夾緊螺絲固定并用。
4.D字孔固定:通常情況下,如果電機的軸是成D字型,如果定位螺絲無法固定的情況下,可以將聯軸器的孔處理成對應電機軸大小的D型孔,配合定位螺絲固定,就不用擔心打滑了。
5.脹緊套固定:通過擰緊聯軸器端面的四顆定位螺絲壓迫帳套方式脹緊固定,適用于一些扭力大的步進電機和伺服電機的聯結固定,如脹套膜片聯軸器、脹套梅花聯軸器、脹套波紋管聯軸器等
