鼓型齒式聯軸器屬于無彈性元件撓性聯軸器，其常見類型有前面提到的直齒式聯軸器，帶剎車盤鼓形齒聯軸器，帶制動輪鼓形齒聯軸器，接加長軸鼓形齒聯軸器以及最早介紹的尼龍內齒圈齒式聯軸器。

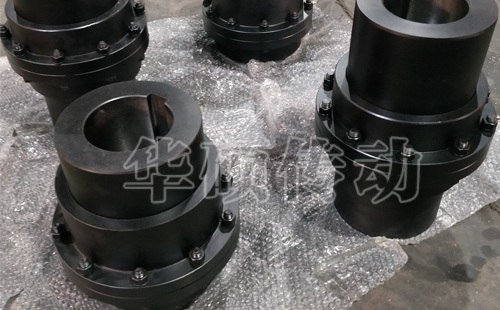

昨天給大家介紹的是GICL型（寬齒）撓性聯軸器，今天給大家介紹的是GIICL型（窄齒）鼓形齒式聯軸器。

一、產品簡介：GIICL型（GIICLZ型）鼓形齒式聯軸器齒間距小，允許相對徑向位移小，由齒數相同的兩個內外齒圈組成。
二、產品特點：內齒圈相對GICL型較窄，結構緊湊，同樣因其齒部位弧形起到對軸偏移補償作用。鼓形齒聯軸器可允許較大的角位移(相對于直齒聯軸器),可改善齒的接觸條件,提高傳遞轉矩的能力,延長使用壽命。
三、產品型式：GIICL型，GIICLZ型（半聯軸器）
四、產品優越性：
鼓形齒聯軸器具有小型、傳遞扭矩大，吸收聯接誤差能力強，并具有優良的耐久性等優點，是中型和重型機械中 最常見的聯接兩傳動軸的部件。鼓形齒嚙合齒面經滲碳淬火處理后，承載能力高；鼓形齒的主要失效形式是磨損，采用強制稀油潤滑后，齒面磨損大幅度降低。
五、基本結構：內齒圈，外齒圈，鉸制孔螺栓，壓蓋，螺栓，墊圈，螺母，O型圈（GIICLZ型帶半聯軸器）
六、鼓形齒式聯軸器軸孔和鍵槽型式及尺寸按GB/T3852的規定，其鍵槽型式有A、B、B1、C型，軸孔組成有Y/J1,Z1/J1,J1/J1,J1/Y,Z1/Y
七、產品類型：A型（GIICL1-GIICL13），B型（GIICL14-GIICL25）
八、技術要求：該傳動件技術要求按JB/T8854.2-2001規定，其聯軸器潤滑脂用量按標準規格執行。
九、產品型號：
GIICL型鼓形齒式聯軸器JB/T8854.2-99具體型號
GⅡCL1、GⅡCL2、GⅡCL3、GⅡCL4、GⅡCL5、GⅡCL6、GⅡCL7、GⅡCL8、GⅡCL9、GⅡCL10、GⅡCL11、GⅡCL12、GⅡCL13、GⅡCL14、GⅡCL15、GⅡCL16、GⅡCL17、GⅡCL18、GⅡCL19、GⅡCL20、GⅡCL21、GⅡCL22、GⅡCL23、GⅡCL24、GⅡCL25

GIICLZ型接中間軸鼓形齒式聯軸器JB/T8854.2-99具體型號
GⅡCLZ1、GⅡCLZ2、GⅡCLZ3、GⅡCLZ4、GⅡCLZ5、GⅡCLZ6、 GⅡCLZ7、GⅡCLZ8、GⅡCLZ9、GⅡCLZ10、GⅡCLZ11、GⅡCLZ12、 GⅡCLZ13、GⅡCLZ14、GⅡCLZ15、GⅡCLZ16、GⅡCLZ17、GⅡCLZ18、 GⅡCLZ19、GⅡCLZ20、GⅡCLZ21、GⅡCLZ22、 GⅡCLZ23、GⅡCLZ24、GⅡCLZ25

十、適用環境：鼓型齒式聯軸器特別適用于低速重載工況，如冶金、礦山、起重運輸等行業、也適用于石油、化工、通用機械等各類機械的軸系傳動。

該鼓型齒式聯軸器圖紙及規格參數可點擊該地址進入：http://www.czyhdc.cn/tz/9-67-2.html
