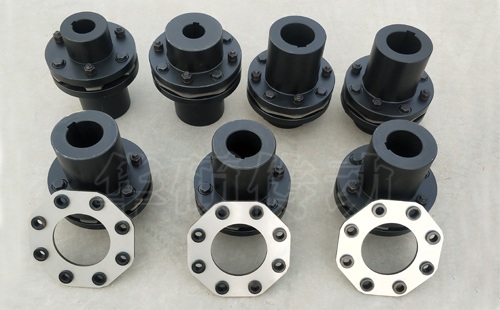

膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產商提供兩個膜片的,也有提供三個膜片的,中間有一個或兩個剛性元件,兩邊再連在軸套上。單膜片聯軸器和雙膜片聯軸器的不同之處是處理各種偏差能力的不同,鑒于其需要膜片能復雜的彎曲,所以單膜片聯軸器不太適應偏心。而雙膜片聯軸器可以同時曲向不同的方向,以此來補償偏心。
1. 安裝前應首先檢查原動機和工作機兩軸是否同心,兩軸表面是否有包裝紙和碰傷,聯軸器兩個半聯軸節內孔是否有雜物,內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈,碰傷用細銼處理好。 然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。一般選型時,讓原動機和工作機端半聯軸節長度小于其軸伸長度10— 30mm為好。
2. 為了便于安裝,最好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱,使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面,以齊平為好。檢測兩半聯軸節之間的距離:沿半聯軸節的法蘭盤兩內側測出3--4點的讀數取平均值,及加長段與兩個膜片組實測尺寸之和,兩者誤差控制在0—0.4mm范圍之內。
3. 找正:用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動,當法蘭盤外圓小于250mm時跳動值應不大于0.05mm;當法蘭盤外圓大于250mm時,跳動值應不大于0.08。
4.安裝螺栓:把螺栓從法蘭盤小孔外側穿入,從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。如安裝不適或拆除更換,又不損傷軸及半聯,請按 圖3至圖7 作工具并安裝。安裝完畢后,轉動自如無別勁為好。
5. 操作工須知:在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落,如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開;停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)。進口泵 閥門
6、實踐證明,如按說明及要求進行安裝、維護、操作、膜片聯軸器的日啟動次數在1--5次,膜片的使用壽命最少5年以上.如不按說明書的要求進行安裝、維護、操作,特別是螺栓方向裝錯使膜片變形或原動機與工作機兩軸軸心偏移過大都會使膜片提前損壞。
