上面一章又說道網上及線下書籍技術資料里談到鼓形齒替代直齒，今天就帶大家仔細了解一下什么是鼓形齒，為什么他能逐步替代直齒式聯軸器。大家可以在以下幾個列項里看到（以GICL、GICLZ型為例）：

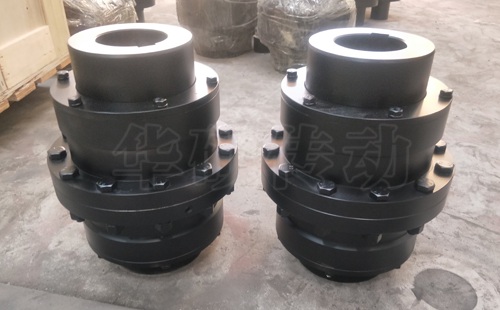

一、鼓形齒式聯軸器說明：該傳動件適用于聯接水平兩同軸線，并具有一定角位移的傳動軸系，其結構組成與直齒式聯軸器相似由內外齒圈組成。
二、產品特性：所謂鼓形齒就是將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，所以可允許較大的角位移。改善齒的接觸條件，提高傳遞轉矩。
三、產品型式：GICL型，GICLZ型（半聯軸器）
四、產品特性：
1、承載能力強。
2、角位移補償量大。
3、鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓；
4、外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。
5、傳動效率高達99.7%。
五、基本結構：內齒圈，外齒圈，鉸制孔螺栓，壓蓋，螺栓，墊圈，螺母，（GICLZ型帶半聯軸器）
六、鼓形齒聯軸器軸孔型式：Y型，J型，J1型，Z型（軸孔和鍵槽按標準GB/T3852-2008）
七、軸孔型式組合：Y/J1、J1/J1、J1/Z1、Z1/Z1、Y/Z1、Y/Y
八、聯軸器的技術要求，試驗方法，檢驗規則，標志，包裝及貯存等應符合JB/T8854.2
九、產品型號
GICL型鼓形齒式聯軸器JB/T8854.2-99具體型號
GⅠCL1、GⅠCL2、GⅠCL3、GⅠCL4、GⅠCL5、GⅠCL6、GⅠCL7、GⅠCL8、GⅠCL9、GⅠCL10、GⅠCL11、GⅠCL12、GⅠCL13、GⅠCL14、GⅠCL15、GⅠCL16、GⅠCL17、GⅠCL18、GⅠCL19、GⅠCL20、GⅠCL21、GⅠCL22、GⅠCL23、GⅠCL24、GⅠCL25、GⅠCL26、GⅠCL27、GⅠCL28、GⅠCL29、GⅠCL30
GICLZ帶制動輪鼓形齒式聯軸器JB/T8854.3-99具體型號
GICLZ1、GICLZ2、GICLZ3、GICLZ4、GICLZ5、GICLZ6、GICLZ7、 GICLZ8、GICLZ9、GICLZ10、GICLZ11、GICLZ12、GICLZ13、GICLZ14、GICLZ15、GICLZ16、GICLZ17 GICLZ18、 GICLZ19、 GICLZ20、GICLZ21、GICLZ22、GICLZ23、GICLZ24、GICLZ25、GICLZ26、GICLZ27、GICLZ28、GICLZ29、GICLZ30
十、GICL、GICLZ型鼓形齒式聯軸器《JB/T8854.3-2001》基本參數及主要尺寸
型號大小：GICL1-GICL30
公稱轉矩Tn：800-3200000N.m
許用轉速n：7100-700r/min
軸孔直徑d：18-630mm
軸孔長度L：62-800mm
聯軸器外徑D：125-1390mm
內齒長度B：115-1050mm
重量：5.4-9264Kg
該鼓型齒式聯軸器圖紙及規格參數可點擊該地址進入：http://www.czyhdc.cn/tz/9-67-2.html
