帶制動輪梅花形彈性聯軸器
帶制動輪梅花形彈性聯軸器種類型號眾多,近兩年梅花聯軸器,彈性柱銷聯軸器等部分傳動件有了新的修訂,標號也有改動,型號標示也改動了。
帶制動輪梅花形彈性聯軸器老標準是MLL型,新標準LMZ型。
普通型號ML型梅花聯軸器,新標LM型梅花形彈性聯軸器
本章主要概述MLL型帶制動輪梅花形彈性聯軸器基本性能參數:
型號規格:MLL4-MLL13(分I型和II型)
公稱轉矩Tn:250-12500N.m
許用轉速n:4750-950r/min
軸孔直徑:28-140mm
軸孔長度:60-252mm
推薦長度:151-577mm
制動輪直徑:160-800mm
聯軸器外徑:105-400mm
間隙S:3.5-9mm
以上由泊頭市明騰傳動機械設備有限公司官方提供

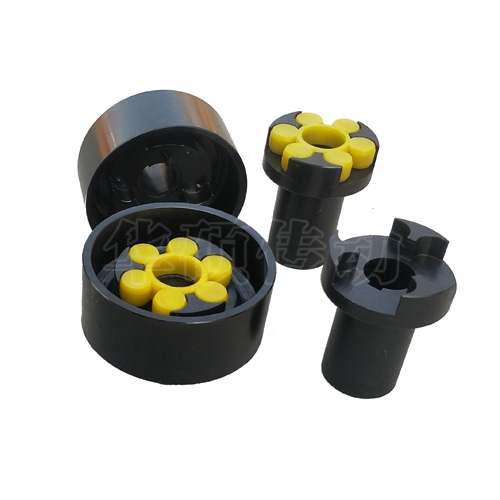

LMZ-Ⅱ(原MLL-Ⅱ)型帶制動輪梅花彈性聯軸器是由兩個帶凸爪形狀相同的半聯軸器和彈性元件組成,利用梅花形彈性元件置于兩半聯軸器凸爪之間,以實現兩半聯軸器的聯接。具有補償兩軸相對偏移、 減振、緩沖、徑向尺寸小、結構簡單、不用潤滑、承載能力較高、維護方便等特點,但更換彈性元件時兩半聯軸器需沿軸向移動。適用于聯接兩同軸線、起動頻繁、正反轉變化、中低速、中小功率傳動軸系、要求工作可靠性高的工作部位,不適用于重載及軸向尺寸受限制、更換彈性元件后兩軸線對中困難的部位。
更多梅花形彈性聯軸器產品ML型梅花形彈性聯軸器性能參數
梅花形彈性聯軸器型號有普通型,帶制動輪型梅花形彈性聯軸器,帶法蘭的梅花形彈性聯軸器,帶法蘭的有雙法蘭和單法蘭之分。
ML型梅花聯軸器聯接型式的選擇取決于主、從動端于軸的聯接型式,一般采用鍵聯接,為統一鍵聯接型式及代號,在GB/T3852中規定了七種鍵槽型式,四種無鍵聯接,用得較多的是A型鍵,選定品種、式、規格(型號),根據動力機和聯軸器載荷類別、轉速、工作環境等綜合因素,選定聯軸器品種;根據聯軸器的配套、聯接情況等因素選定聯軸器型式;根據公稱轉矩、軸孔直徑與軸孔長度選定規格(型號),為了保證軸和鍵的強度,在選定聯軸器型號(規格)后,應對軸和鍵強度做校核驗算,以最后確定聯軸器的型號.
ML型梅花彈性聯軸器的彈性體一般都是是工程塑料或是橡膠組成。聯軸器的壽命也就是彈性的壽命。由于彈性是是受壓而顯而易見受拉,一般彈性體的壽命為10年。由于彈性具有緩沖,減振的作用,所以在有強烈振動的場合下使用較多。彈性體的性能極限溫度,決定了聯軸器的使用溫度,一般為-35至+80度。
性能參數可以參考本站梅花聯軸器專欄。
