JSD型單法蘭蛇形彈簧聯軸器圖紙

JSD型蛇形彈簧聯軸器技術參數及外形安裝尺寸JSD型單法蘭蛇形彈簧聯軸器基本參數和主要尺寸（JB/T8869-2000）/mm型號公稱轉矩Tn/N·m許用轉速[···

產品詳情：

JSD型蛇形彈簧聯軸器技術參數及外形安裝尺寸

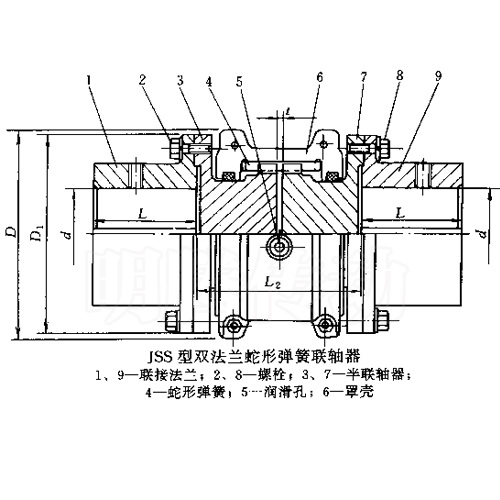

JSD型單法蘭蛇形彈簧聯軸器圖紙

JSD型單法蘭蛇形彈簧聯軸器基本參數和主要尺寸（JB/T8869-2000）/mm

型號	公稱轉矩T_n/ N·m	許用轉速[n] /r·min^-1	軸孔直徑		L		兩軸端距離L₂		D	D₁	間隙 t	質量m (無孔) /kg	潤滑油 /kg
			聯接凸緣d₁	半聯軸器d	法蘭	半聯軸器	最小	最大
JSD1	45	3600	18、19		35	47	45	102	97	86	3	2.9	0.0272
			20、22、24
			25、28	25、28
			30、32、35	—
JSD2	140		22、24		41			109	106	94		3.9	0.0408
			25、28
			30、32、35、38	30、32、35
			40、42	—
JSD3	224		25、28		54	50			114	112		5.9	0.0544
			30、32、35、38	30、32、35、38
			40、42、45、48、50、55、56	40、42
JSD4	400		32、35、38		60	60	56		135	125		8.98	0.068
			40、42、45、48、50、55、56	40、42、45、48、50
			60、63、65	—
JSD5	630		40、42、45、48		73	63	64	166	148	144		13.5	0.0802
			50、55、56	50、55、56
			60、63、65、70、71、75	—
			80
JSD6	900		48、50、55、56		79	76			159	152		17.5	0.113
			60、63、65、70、71、75	60、63、65
			80、85	—
JSD7	1800		55、56		88	88	93	204	190	178		28.6	0.172
			60、63、65、70、71、75	60、63、65、70、71、75
			80、85、90、95	80
JSD8	3150	3600	65、70、71、75		100	98	93		211	210		42.9	0.254
			80、85、90、95	80、85、90、95
			100、110	—
JSD9	5600	2440	80、85、90、95	80、85、90、95	90	120	103	205	251	251	5	70.8	0.426
			100、110、120、125	100、110
			130	—
JSD10	8000	2250	90、95		104	127	106		270	270		95.7	0.508
			100、110、120、125	100、110、120
			130、140、150	—
JSD11	12500	2025	95		120	150	125		308	308	6	139	0.735
			100、110、120、125
			130、140、150	130、140
			160、170	—
JSD12	18000	1800	110、120、125		134	162	130		346	346		190	0.907
			130、140、150	130、140、150
			160、170、180	160、170
			190	—
JSD13	25000	1650	120、125		152	184	135		384	359	10	259	1.13
			130、140、150
			160、170、180	160、170、180
			190、200
JSD14	35500	1500	100、110、120、125		173	183	175	185	453	426		342.77	1.95
			130、140、150
			160、170、180
			190、200、220	190、200
			240、250	—
JSD15	50000	1350	110、120、125	120、125	186	198	180	205	501	457		434.48	2.81
			130、140、150
			160、170、180
			190、200、220
			240、250、260	—
			280	—
JSD16	63000	1220	125	—	220	216	194	224	566	527		641.96	3.49
			130、140、150
			160、170、180
			190、200、220
			240、250、260	240、250
			280、300、320	—
JSD17	90000	1100	100、110、120、125	—	249	239	202	247	630	590		859.88	3.77
			130、140、150
			160、170、180
			190、200、220
			240、250、260
			280、300、320	280
JSD18	125000	1050	110、120、125	—	276	259	207	267	676	660		1127.74	4.4
			130、140、150	150
			160、170、180
			190、200、220
			240、250、260
			280、300、320	280、300
			340、360	—
JSD19	160000	900	110、120、125	—	305	279	224	289	757	711		12.4	5.63
			130、140、150	—
			160、170、180	170、180
			190、200、220
			240、250、260
			280、300、320
			340、360、380	—

注：1.若軸孔型式按GB/T3852與制造廠協商。

2.質量是無孔的計算近似值。
