HTLA型彈性塊聯軸器圖紙

HTLA型H形彈性塊聯軸器基本參數和主要尺寸(JB/T5511-91)HTLA型彈性塊聯軸器基本參數和主要尺寸/mm型號公稱轉矩Tn/N·m許用轉速[n]/r····

我要詢價

產品詳情：

HTLA型H形彈性塊聯軸器基本參數和主要尺寸(JB/T5511-91)

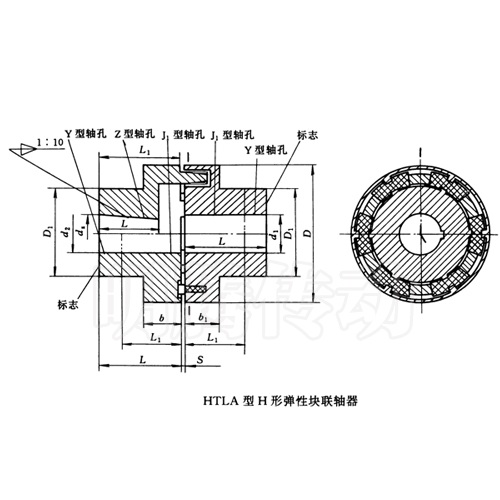

HTLA型H形彈性塊聯軸器圖紙

HTLA型彈性塊聯軸器基本參數和主要尺寸/mm

型號	公稱轉矩T_n/ N·m	許用轉速 [n]/r·min^-1		軸孔直徑 d₁、d₂、d_z	軸孔長度			b		b₁	D	D₁	S	轉動慣量I/ kg·m²	質量 m/kg
					Y型	J₁、Z型		Y型 J₁型	Z型
		鐵	鋼		L	L₁	L
HTLA1	18	5000		12、14	32	27	—	8	22	20	58	40	2	0.0003	1
				16、18、19	42	30	44
				20、22、24	52	38	52
HTLA2	31.5	5000		16、18、19	42	30	48	8	26	20	70	48		0.0006	1.65
				20、22、24	52	38	56
				25、28	62	44	62
HTLA3	63	5000		20、22、24	52	38	60	10	32	21	82	60		0.0017	3.22
				25、28	62	44	66
				30、32	82	60	82
HTLA4	100	5000		24	52	38	66	12	40	24	95	70		0.0041	5.15
				25、28	62	44	72
				30、32、35、38	82	60	88
				40	112	84	112
HTLA5	160	5000		28	62	44	72	14	42	27	110	80		0.014	10.85
				30、32、35、38	82	60	88
				40、42、45	112	84	112
HTLA6	250	4500	5000	32、35、38	82	60	88	17	45	31	125	92		0.014	10.85
				40、42、45、48	112	84	112
				50			—
HTLA7	355	4000	5000	38	82	60	88	20	48	34	140	100		0.02	12.97
				40、42、45、48	112	84	112
				50、55、56
HTLA8	560	3500	4700	42、45、48				20	55	39	160	110		0.033	20.15
				50、55、56
				60、63、65	142	107	142
HTLA9	900	3100	4200	50、55、56	112	84	119	20	55	42	180	125		0.061	26.12
				60、63、65、70、71、75	142	107	147
HTLA10	1400	2800	3800	60、63、65				22	62	47	200	140		0.13	38.9
				70、71、75
				80、85	172	132	172
HTLA11	2000	2500	3300	65、70、71、75	142	107	147	22	62	52	225	150		0.19	43.13
				80、85、90	172	132	172
HTLA12	2800	2200	3000	71、75	142	107	152	22	67	60	250	165	3	0.33	57.55
				80、85、90、95	172	132	177
				100	212	167	212
HTLA13	4000	2000	2700	80、85、90、95	172	132	177	24	69	65	280	180		0.52	80.33
				100、110	212	167	212

注：1.質量及轉動慣量均是各型號中最大值的近似計算值。

2.瞬時過載轉矩不得大于公稱轉矩值的2倍。

?
