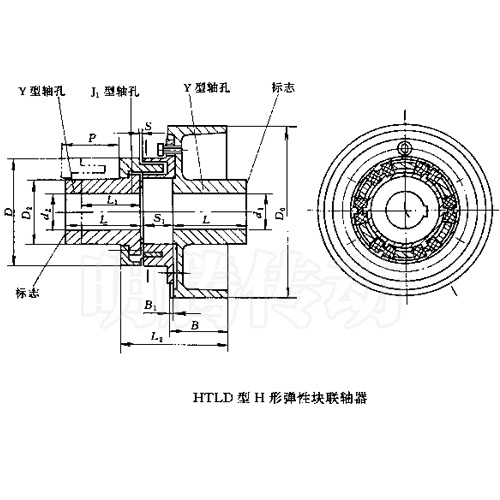

HTLD型H形彈性塊聯軸器基本參數和主要尺寸(JB/T5511-91)
型號 | 公稱轉 矩T-n/ N·m | 許用轉速 [n]/r·min-1 | 軸孔直徑 d1、d2 | 軸孔長度 | B | B1 | L2 | D | D0 | D2 | S1 | S | P | 轉動慣 量I/ kg·m2 | 質量 m/kg | ||
Y型 | J1型 | ||||||||||||||||
鐵 | 鋼 | L | L1 | ||||||||||||||
HTLD1 | 250 | 2800 | 3800 | 32、35、38 | 82 | 60 | 85 | 5 | 135 | 125 | 200 | 75 | 30 | 2 | 38 | 0.089 | 14.3 |
40、42、45*、48* | 112 | 84 | — | 140 | |||||||||||||
50* | |||||||||||||||||
HTLD2 | 355 | 2200 | 3000 | 38 | 82 | 60 | 105 | 25 | 80 | 140 | 250 | 80 | 33 | 43 | 0.148 | 25 | |
40、42、45、48、50、55*、56* | 112 | 84 | — | 166 | |||||||||||||
HTLD3 | 560 | 2200 | 3000 | 42、45、48、50、55*、56* | 105 | — | 173 | 160 | 250 | 95 | 38 | 47 | 0.167 | 29.2 | |||
60*、63*、65* | 142 | 107 | |||||||||||||||
HTLD4 | 900 | 1800 | 2400 | 50、55、56 | 112 | 84 | 135 | 25 | 183 | 180 | 315 | 108 | 41 | 50 | 0.415 | 43 | |
60、63、65、70*、71*、75* | 142 | 107 | — | 208 | |||||||||||||
HTLD5 | 2000 | 1400 | 1900 | 65、70、71、75 | 170 | 30 | 231 | 225 | 400 | 138 | 51 | 61 | 1.29 | 77.5 | |||
80、85、90* | 172 | 132 | — | 261 | |||||||||||||
HTLD6 | 2800 | 1100 | 1500 | 71、75 | 142 | 107 | 210 | 70 | 245 | 250 | 500 | 155 | 60 | 3 | 69 | 3.27 | 119.9 |
80、85、90、95 | 172 | 132 | 40 | 215 | |||||||||||||
100* | 212 | 167 | — | 315 | |||||||||||||
HTLD7 | 4000 | 1100 | 1500 | 80、85、90、95 | 172 | 132 | 210 | 40 | 280 | 280 | 500 | 172 | 65 | 73 | 3.56 | 131.9 | |
100、110* | 212 | 167 | — | 320 | |||||||||||||
HTLD8 | 5600 | 900 | 1200 | 90、95 | 172 | 132 | 265 | 95 | 190 | 315 | 630 | 200 | 70 | 78 | 9.32 | 191.6 | |
100、110、120、125 | 212 | 167 | — | 385 | |||||||||||||
HTLD9 | 7100 | 900 | 1200 | 100、110、120、125 | 265 | 55 | 338 | 350 | 630 | 230 | 74 | 83 | 10.02 | 252 | |||
130、140 | 252 | 202 | 15 | 393 | |||||||||||||
