LXD型單法蘭星型彈性聯軸器

LXD型單法蘭星型彈性聯軸器圖紙及規格LXD（原XLD）型單法蘭型星形彈性聯軸器基本參數和主要尺寸（JB/T 10466-2004） (單位：mm)型號公稱轉矩···

產品詳情：

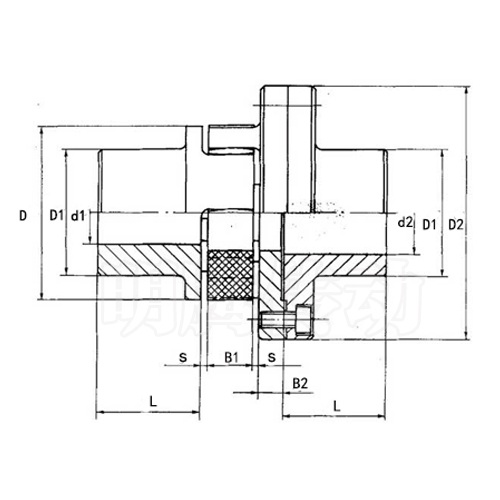

LXD型單法蘭星型彈性聯軸器圖紙及規格

LXD（原XLD）型單法蘭型星形彈性聯軸器基本參數和主要尺寸（JB/T 10466-2004） (單位：mm)

型號	公稱轉矩/N.m	許用轉速/r/min	軸孔直徑 d1、d2	軸孔長度L		D	D1	D2	B1	B2	S	質量m/kg
				Y型	J1、Z1型
LXD1	20	10000	6、7	18	-	40	32	65	12	7.5	2	0.75
			8、9	22	-
			10、11	25	22
			12、14	32	27
			16、18、19	42	30
LXD2	71	9500	8、9	22	-	55	40	80	14	7.5	2	1.34
			10、11	25	22
			12、14	32	27
			16、18、19	42	30
			20、22、24	52	38
LXD3	200	7600	10、11	25	22	65	48	100	15	9.5	2.5	2.5
			12、14	32	27
			16、18、19	42	30
			20、22、24	52	38
			25、28	62	44
LXD4	400	6600	12、14	32	27	80	66	115	18	9.5	3	4.4
			16、18、19	42	30
			20、22、24	52	38
			25、28	62	44
			30、32、35、38	82	60
LXD5	560	5500	14	32	27	95	75	140	20	11	3	8
			16、18、19	42	30
			20、22、24	52	38
			25、28	62	44
			30、32、35、38	82	60
			40、42	112	84
LXD6	630	5000	16、18、19	42	30	105	85	150	21	11	3.5	9.6
			20、22、24	52	38
			25、28	62	44
			30、32、35、38	82	60
			40、42、45、48	112	84
LXD7	800	4350	20、22、24	52	38	120	98	175	22	15	4	13.5
			25、28	62	44
			30、32、35、38	82	60
			40、42、45、48、50、55	112	84
LXD8	900	4000	22、24	52	38	135	115	190	26	15	4.5	20.1
			25、28	62	44
			30、32、35、38	82	60
			40、42、45、48、50、55、56	112	84
			60、63、65	142	107
LXD9	2000	3550	30、32、35、38	82	60	160	135	215	30	17.5	5	29.8
			40、42、45、48、50、55、56	112	84
			60、63、65、70、71、75	142	107
LXD10	5000	2900	40、42、45、48、50、55、56	112	84	200	160	260	34	18.5	5.5	50.6
			60、63、65、70、71、75	142	107
			80、85、90	172	132
LXD11	7100	2680	50、55、56	112	84	225	180	285	38	23.5	6	76.5
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
			100	212	167
LXD12	8000	2300	60、63、65、70、71、75	142	107	255	200	330	42	24	6.5	100.2
			80、85、90、95	172	132
			100、110	212	167
LXD13	10000	2000	60、63、65、70、71、75	142	107	290	230	370	46	28	7	-
			80、85、90、95	172	132
			100、110、120、125	212	167
LXD14	14000	1860	60、63、65、70、71、75	142	107	320	255	410	50	31.5	7.5	-
			80、85、90、95	172	132
			100、110、120、125	212	167
			130、140	252	202
LXD15	20000	1600	80、85、90、95	172	132	370	290	460	57	35.5	9	-
			100、110、120、125	212	167
			130、140、150	252	202
			160	302	242
LXD16	25000	1450	85、90、95	172	132	420	325	520	64	37	10.5	-
			100、110、120、125	212	167
			130、140、150	252	202
			160、170、180	302	242
