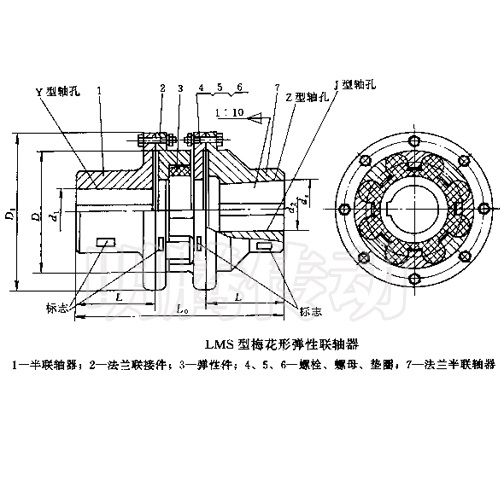

LMS型梅花形聯軸器基本參數和主要尺寸B/T5272)
型號 | 公稱轉矩Tn /N·m | 許用 轉速 [n]/ r·min-1 | 軸孔直徑 d1、d2、dz | L | L0 | D | D1 | 彈性件 型號 | 質量 m/kg | 轉動慣 量I /kg·m2 | |
彈性件硬度 | |||||||||||
a(HA) | b(HD) | ||||||||||
80±5 | 60±5 | ||||||||||
LMS1 | 25 | 45 | 8500 | 12、14、16、18、19、20、22、 24、25 | 35 | 98 | 50 | 90 | MT1-a MT1-b | 1.325 | 0.0013 |
LMS2 | 50 | 100 | 7600 | 16、18、19、20、22、24、25、 28、30 | 38 | 108 | 60 | 100 | MT2-a MT2-b | 1.736 | 0.0021 |
LMS3 | 100 | 200 | 6900 | 20、22、24、25、28、30、32 | 40 | 117 | 70 | 110 | MT3-a MT3-b | 2.33 | 0.0034 |
LMS4 | 140 | 280 | 6200 | 22、24、25、28、30、32、35、 38、40 | 45 | 130 | 85 | 125 | MT4-a MT4-b | 3.375 | 0.0064 |
LMS5 | 350 | 400 | 5000 | 25、28、30、32、35、38、40、 42、45 | 50 | 150 | 105 | 150 | MT5-a MT5-b | 6.067 | 0.0175 |
LMS6 | 400 | 710 | 4100 | 30、32、35、38、40、42、45、48 | 55 | 167 | 125 | 185 | MT6-a MT6-b | 10.466 | 0.044 |
LMS7 | 630 | 1120 | 3700 | 35*、38*、40*、42*、45、48、 50、55 | 60 | 185 | 145 | 205 | MT7-a MT7-b | 14.223 | 0.0739 |
LMS8 | 1120 | 2240 | 3100 | 45*、48*、50、55、56、60、63、65 | 70 | 209 | 170 | 240 | MT8-a MT8-b | 21.16 | 0.149 |
LMS9 | 1800 | 3550 | 2800 | 50*、55*、56*、60、63、65、 70、71、75、80 | 80 | 240 | 200 | 270 | MT9-a MT9-b | 30.699 | 0.276 |
LMS10 | 2800 | 5600 | 2500 | 60*、63*、65*、70、71、75、 80、85、90、95、100 | 90 | 268 | 230 | 305 | MT10-a MT10-b | 44.547 | 0.526 |
LMS11 | 4500 | 9000 | 2200 | 70*、71*、75*、80*、85*、90、95、 100、110、120 | 100 | 308 | 260 | 350 | MT11-a MT11-b | 70.72 | 1.136 |
LMS12 | 6300 | 12500 | 1900 | 80*、85*、90*、95*、100、 110、120、125、130 | 115 | 345 | 300 | 400 | MT12-a MT12-b | 99.544 | 1.999 |
LMS13 | 11200 | 20000 | 1600 | 90*、95*、100*、110*、120*、125*、 130、140、150 | 125 | 373 | 360 | 460 | MT13-a MT13-b | 137.53 | 3.67 |
LMS14 | 12500 | 25000 | 1500 | 100*、110*、120*、125*、130*、 140*、150、160 | 135 | 383 | 400 | 500 | MT14-a MT14-b | 165.25 | 5.158 |
