彈性套柱銷聯軸器GB/T4323具體型號

LT1、LT2、LT3、LT4、LT5、LT6、LT7、LT8、LT9、LT10、LT11、 LT12、LT13、 LTZ5、LTZ6、LTZ7、LTZ8、LTZ9、LTZ10、LTZ11、LTZ12、 LTZ13

1、概述

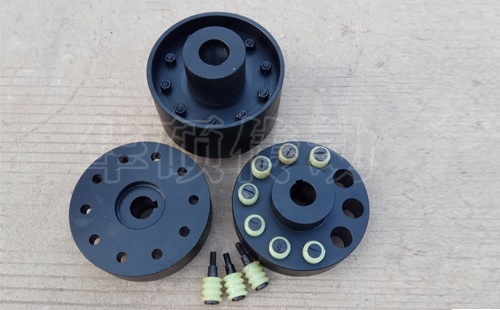

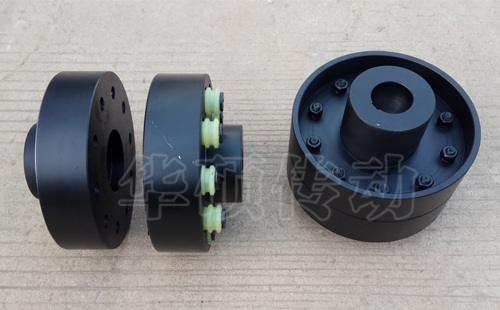

產品特點：利用若干非金屬彈性材料制成的柱銷（靠背銷及聚氨酯彈性套），置于兩半聯軸器凸緣孔中，通過彈性套柱銷實現兩半聯軸器聯接。

主要用途及適用范圍：本傳動件是適用范圍很廣的普通彈性聯軸器。

規格：LT型外徑范圍：71-600mm，LTZ型制動輪外徑范圍：200-710mm

型號的組成及代表意義：LT型普通型，LTZ型帶制動輪型

工作條件：工作溫度-20-70℃，適用正反轉多變，起動頻繁場合。

對環境的影響：工作溫度限制。

2、安全

安全使用期，生產日期，有效期

一般情況的安全適用方法：參考機械零部件使用說明或官方網站技術專欄參考，容易出現錯誤的使用方法或誤操作：安裝不到位即使用或者使用不當手法強行安裝。

錯誤使用、操作可能造成的傷害:設備軸頭損壞甚至設備損壞異常情況下的緊急處理措施：具體說明見官方網站說明

3、技術特性

主要性能：一般減震和一定的兩軸偏移補償能力。徑向0.2-0.6mm，角向1.5°-0.5°

彈性套柱銷聯軸器主要參數：

許用軸孔范圍：LT型：9-220mm，LTZ型：25-170mm

軸孔長度范圍：LT型：14-352mm，LTZ型：44-302mm

公稱扭矩范圍：LT型：6.3-16000N.m，LTZ型：125-16000N.m

許用轉速范圍：LT型：8800-1150r/min，LTZ型：3800-1000r/min

4、外形及安裝尺寸

LT型的外形尺寸直徑*高度：71*67mm-600*718mm

LTZ型外形尺寸直徑*高度：200*88-710*648mm

5、重量

LT型規格重量范圍：1.16-425.8Kg

LTZ型規格重量范圍：8.3-576.8Kg

以上是國標GB5015-2002標準參數，明騰傳動機械可以承接非標準尺寸的加工訂做，來樣來圖即可。

注：該彈性套柱銷聯軸器出了新標準LT型，國標號JB/ZQ4729-2006
