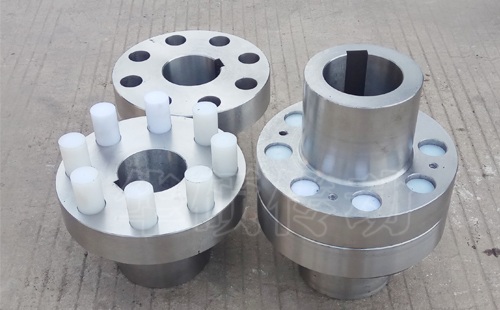

LX型彈性柱銷聯軸器《GB5014-85》

型號大小：LX1-LX14

聯軸器外徑D：90-880mm

間隙S：2.5mm

許用軸孔d：16-400mm

軸孔長度L：30-550mm

公稱轉矩Tn：315-160000N.m

許用轉速n：7100-850r/min

轉動慣量：0.0064-4318kg.㎡

重量范圍：2-1956kg

該系列產品也有一款帶制動輪，LXZ型帶制動輪彈性柱銷聯軸器

1、概述

產品特點：利用尼龍棒的縱斷面剪切強度傳遞轉矩。

主要用途及適用范圍：適用于同軸系的傳動軸系，結構簡單。

規格：LX型外徑范圍：90-880mm

型號的組成及代表意義：LX型普通型，LXZ型為帶制動輪型。

工作條件：工作溫度-20-80℃，對不要求控制噪音的環境較適用。

對環境的影響：有輕微噪音

2、安全

安全使用期，生產日期，有效期

一般情況的安全適用方法：參考機械零部件使用說明或官方網站技術專欄參考

容易出現錯誤的使用方法或誤操作：安裝不到位即使用或者使用不當手法強行安裝。

錯誤使用、操作可能造成的傷害:設備軸頭損壞甚至設備損壞異常情況下的緊急處理措施：具體說明見官方網站說明

3、技術特性

主要性能：補償偏移能力，維修方便，結構簡單，減震性能。軸向±0.5-3mm，徑向0.15-0.25mm，角向0.5°

主要參數：

許用軸孔范圍：LX型：12-400mm，

軸孔長度范圍：LX型：27-550mm，

公稱扭矩范圍：LX型：160-160000N.m，

許用轉速范圍：LX型：7100-850r/min，

以上是國標GB5014-85標準參數，昌盛聯軸器廠可以承接非標準尺寸的加工訂做，來樣來圖即可。

4、外形及安裝尺寸

LX型的外形尺寸直徑*高度：90*66-880*1108mm

5、重量

LX型規格重量范圍：2-1956Kg
