MLL帶制動輪梅花彈性聯軸器型號
MLL4-Ⅱ-160、MLL4-Ⅱ-200、 MLL5-Ⅱ-200、MLL6-Ⅱ-200、MLL6-Ⅱ-250、MLL7-Ⅱ-250、 MLL7-Ⅱ-315、MLL8-Ⅱ-315、 MLL8-Ⅱ-400、MLL9-Ⅱ-400、 MLL9-Ⅱ-500、MLL10-Ⅱ-500、 MLL11-Ⅱ-630、MLL12-II-710、MLL13-II-800
MLL-II型也是現代標準的LMZ-II型帶制動輪梅花形彈性聯軸器
型號大小MLL4-II至MLL13-II型
公稱轉矩Tn：250-12500N.m
許用轉速n：4750-1050r/min
軸孔直徑：30-140mm
軸孔長度：112-252mm
推薦長度：210-750mm
制動輪直徑：160-800mm
制動輪寬度：70-340mm
聯軸器外徑D：105-400mm
間隙S：3.5mm
重量：10-320Kg
注：1、材料：半聯軸器為鑄鋼ZG70-500、ZG310-570、鑄鐵HT200，制動輪半聯軸器為鑄鋼ZG270-500，ZG310-570表面淬火，梅火花形彈性元件為聚酯型聚氨脂，硬度≥75HA，或≥85HA，或≥94HA，其相應抗拉強度≥35或40或45MPa，扯斷伸長率＞450％；法蘭聯接件為鑄鐵，鑄鋼或合金鋁。
LMZ-Ⅱ(原MLL-Ⅱ)型整體式

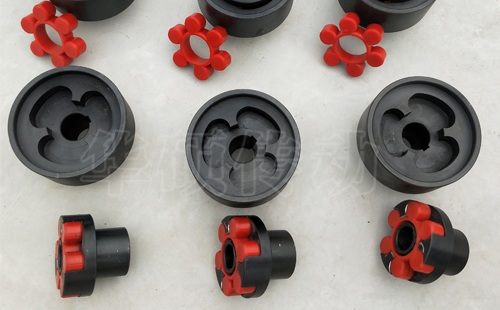

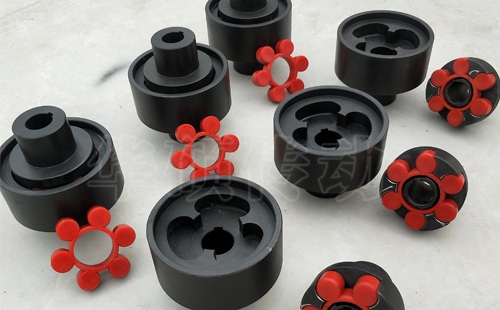

帶制動輪型梅花彈性聯軸器是由一個帶凸爪的半聯軸器和一個帶凸爪的制動輪半聯軸器、法蘭聯接件及彈性元件組成，利用梅花形彈性元件置于兩半聯軸器凸爪之間，以實現兩半聯軸器的聯接。
梅花聯軸器尺寸比較多，梅花聯軸器型號有普通的ML型，單法蘭MLZ型，雙法蘭MLS型以及帶制動輪MLL-I型和MLL-II型。
梅花形彈性元件的材料有聚氨酯和鑄形尼龍兩種。主要有四瓣，六瓣，八瓣，十瓣，十二瓣。MT1：四瓣，MT2-MT7六瓣，MT8-MT9：八瓣，MT10-MT12：十瓣，MT13-MT14：十二瓣。一種用于機械傳動系統的聯軸器，特別是冶金工廠機械傳動中的長軸聯接部件。
